Detalhes do produto:
Condições de Pagamento e Envio:
|
Material do Corpo: | SS304 SS316 | material da bola: | CF8, CF8M |
---|---|---|---|
Material de Seat: | ptfe | padrão: | GB, ANSI, JIS, RUÍDO |
Tamanho: | DN15 ~ DN200 | Pressão: | 10K 20K |
Realçar: | ss flanged ball valve,ball valve flange type |

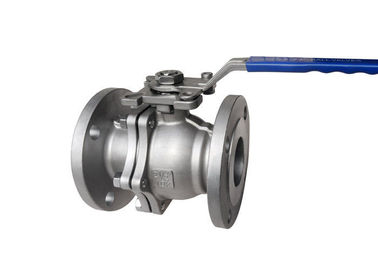

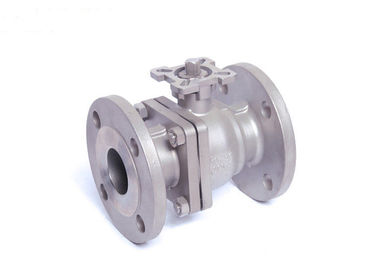

A válvula de bola ISO5211 do aço do molde de JIS 20K 2PC dirige a almofada de montagem para o motor
Especificações
Válvula de bola
Padrões aplicáveis:
- Projeto e fabricação: ASME B16. 34, API608
- Conexão: JIS B2212 ~ B213
- Teste e inspeção: JIS B2003, API6D
- Cara a cara dimensão: JIS B2002
Escala do tamanho:
- DN15 ~ DN200
Avaliação da pressão:
- JIS 10K 20K
Variação da temperatura:
- - °C 20 ~ °C 185
A peça de abertura e de fechamento da válvula de bola (bola) é conduzida pela haste de válvula e gerencie em torno da linha central da haste de válvula. É usada principalmente para eliminar sobre ou girar o meio no encanamento, e pode igualmente ser usada para o regulamento e o controle fluidos. O modelo de serviço público tem as vantagens da estrutura compacta, da selagem segura, da estrutura simples e da manutenção conveniente, e a superfície de selagem e a superfície esférica são frequentemente em um estado fechado, que não seja corroído facilmente pelo meio, e são fáceis de operar e mantêm.
Pressão | Tamanho | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Contacte-nos livremente | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Aplicação
Apropriado para meios de funcionamento gerais tais como o gás da água, do solvente, o ácido e o natural, mas também apropriado para o meio com condições de trabalho ásperas, tais como o oxigênio, a água oxigenada, o metano e o etileno, que são amplamente utilizadas em várias indústrias.
Força
1. A resistência fluida é pequena: o seção transversal da tubulação de conexão entre a esfera e o corpo de válvula é igual, e a passagem esférica é conectada por um arco circular, e pelas passagens médias através da esfera, e a resistência fluida é pequena.
2. bom desempenho de selagem: O assento de válvula adotam o material de PTFE com determinada deformação elástica e o de grande resistência, que consegue bom selando o desempenho e assegura a estabilidade da válvula.
3. vida útil longa: o núcleo de válvula e a luz que consideram o material do pescoço são feitos de aço inoxidável austenítico, e o material de assento da válvula é feito de PTFE, que pode conseguir a boa resistência de corrosão e prolonga a vida útil da válvula.
Seleção modelo
válvula de bola completa da flutuação do porto 2PC
Padrão | ANSI | GB | JIS | RUÍDO |
Pressão | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
Matreial | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
Modelo | 1) Modelo alto da plataforma 2) Modelo do punho |
