Detalhes do produto:
Condições de Pagamento e Envio:
|
Material do parafuso: | Aço carbono/de aço inoxidável | Posição da linha da haste: | Válvula de globo exterior da haste do parafuso |
---|---|---|---|
cor: | Azul (conforme o cliente) | padrão: | RUÍDO, ANSI, JIS |
Material do Corpo: | WCB/CF8/CF8M | Aplicação: | O tipo válvula da agulha de globo, tipo válvula do atuador de globo, forjou a válvula de globo de aç |
Realçar: | ss globe valve,threaded globe valve |

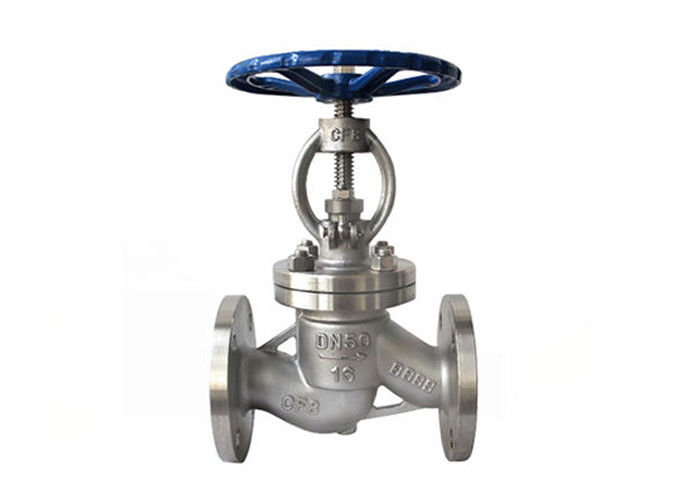

O aço de molde/de aço inoxidável/forjou o RUÍDO de aço flangeou a válvula de globo Pn16--Pn40
Propriedade e especificação principais | |||||
Pressão normal | Shell testa | Teste do selo de água | |||
Libra | Mpa | Mpa | |||
1,6 | 2,4 | 1,8 | |||
2,5 | 3,8 | 2,8 | |||
4,0 | 6,0 | 4,4 | |||
6,4 | 9,6 | 7,0 | |||
10,0 | 15,0 | 11,0 | |||
16,0 | 24,0 | 18,0 |
Cano principal externo e dimensão da conexão | ||||||||||
DN | L | D | D1 | D2 | b | f | Z-d | H | Faça | PESO (quilogramas) |
PN16 | ||||||||||
10 | 130 | 90 | 60 | 40 | 14 | 2 | 4-14 | 198 | 120 | 4,7 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 218 | 120 | 5,2 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-14 | 258 | 140 | 7,1 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-14 | 275 | 160 | 7,4 |
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-18 | 280 | 180 | 8,5 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-18 | 330 | 200 | 12,5 |
50 | 230 | 160 | 125 | 100 | 18 | 3 | 4-18 | 350 | 240 | 20 |
65 | 290 | 180 | 145 | 120 | 18 | 3 | 4-18 | 400 | 280 | 25 |
80 | 310 | 195 | 160 | 135 | 20 | 3 | 8-18 | 355 | 280 | 35 |
100 | 350 | 215 | 180 | 155 | 22 | 3 | 8-18 | 415 | 320 | 50 |
125 | 400 | 245 | 210 | 185 | 24 | 3 | 8-18 | 460 | 360 | 75 |
150 | 480 | 280 | 240 | 210 | 24 | 3 | 8-23 | 510 | 400 | 100 |
200 | 600 | 335 | 295 | 265 | 26 | 3 | 12-23 | 710 | 400 | 210 |
250 | 650 | 405 | 355 | 320 | 30 | 3 | 12-23 | 768 | 450 | 446 |
300 | 750 | 460 | 410 | 375 | 30 | 3 | 12-23 | 925 | 500 | 648 |
